Olight X6 marauder

[P.P.]

Caspita, il mistero si infittisce. Ottima disamina Budda.

[oscarrafone]

L'argomento è molto interessante, ma mi sono un po' perso
Ti chiederei una delucidazione su questo punto, che non ho chiaro:

se una torcia flood ha 1000 cd, se ne metto 4 una in parte all'altra, avrò più di 4000 cd nel punto più luminoso.
Questo perché all'hotspot di ognuna (1000x4) si sovrappongono i 3 spill.

Io ipotizzerei di indirizzare il centro dei 4 fasci in un punto (ad es. ad 1 m, oppure a 10 m) e di effettuare in quel punto la misura dei lux. Per ognuno dei 4 fasci avrei in quel punto il centro dello spot: come mai dovrei tener conto anche degli spill? A mio parere lì non avrei lo spill di nessun fascio, a meno di non avere riflessioni da oggetti vicini (come indicato da Selfbuilt). Penso che mi stia sfuggendo qualcosa.

[P.P.]

Magari se potete possiamo sintetizzare in Italiano brevemente la risposta di Selfbuilt
e Budda, per capire meglio. Purtroppo anche io sono un poco in panne.

[Budda]

purtroppo ci vorrebbe un disegno in 3d e più del cad (8 anni fa) non ho mai usato niente...
provo con paint

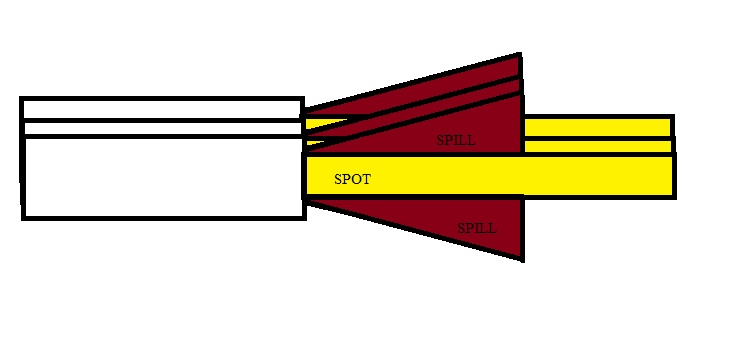

in un quadrone normale il luxmetro misura solo lo spot, perché lo spill non fa altro che allontanarsi dallo spot, illuminando l'area a lui circostante.

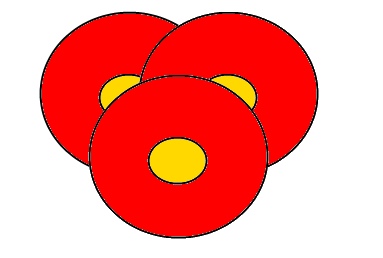

se però siamo in presenza di torcia multiled, allora quello che il luxmetro misura è l'insieme dei 3 spot a cui si somma spill.

Senza nome.jpg (20.91 KiB) Visto 1840 volte

quindi tu a 1 metro hai l'intensità di 107'000 lux metro, ma più ti allontani più lo spill diminuisce di intensità (in modo molto più marcato dello spot) e la luminosità si abbassa molto più velocemente di quanto previsto teoricamente sulle torce monoled, dove il tiro dipende solo dall'angolo dello spot.

[P.P.]

Grazie Budda. In tal caso allora la misura dei lux del Marauder sarebbe
proprio quella segnalata da Selfbuilt ?

[Budda]

sì.
ma se prendi un quadrone monoled che a 1 metro ha 107'000 lux metro e misuri ogni tot metri le Cd, vedi che dopo pochi metri (cioé finché lo spill rimane "costante" e luminoso e va a alzare l'intensità dello spot) il quadrone monoled ne avrà sempre di più rispetto alla marauder.

nella king e in altri quadroni questo è limitato poiché i pochi led sono tutti vicinissimi tra loro, nella marauder invece sono decisamente lontani.

purtroppo anche lui dice che è un limite dello standard ansi, è un compromesso per poter misurare moltissime torce tutte diverse tra loro

[oscarrafone]

Innanzitutto grazie della risposta.

se però siamo in presenza di torcia multiled, allora quello che il luxmetro misura è l'insieme dei 3 spot a cui si somma spill. spero venga meglio nella 1a foto

Secondo me il caso migliore (in terminni di più lux) si ha quando i 3 spot sono sovrapposti nel punto di misura, e in questo caso si dovrebbe avere la somma dei lux. Se gli spot non sono sovrapposti la situazione potrà solo peggiorare, perché avremo un po' di spill da sommare, ma non avremo più i 3 spot completi. Continuo a non vedere come si possano sommare sia i 3 spot che una parte di spill.
Comunque grazie dei disegni, proverò a fare qualche ragionamento ulteriore.

[Budda]

se hai un luxmetro e 3 torce puoi fare dell prove
i 3 spot non sono mai sovrapposti perché sono sullo stesso asse e proiettano all'infinito.

[oscarrafone]

se hai un luxmetro e 3 torce puoi fare dell prove

Purtroppo no

i 3 spot non sono mai sovrapposti perché sono sullo stesso asse e proiettano all'infinito.

Questo mi torna, per cui secondo me dovremmo avere qualcosa (poco) meno della somma dei lux del singolo spot, e non qualcosa in più.

[P.P.]

Da quanto ho capito praticamente sulla media distanza lo standard ANSI
resta corretto sia per le " multi-led " che per le " mono-led ", ma sulla
remota distanza le " mono-led " hanno più coerenza di tiro ( mettiamo
se in uno e nell'altro caso abbiamo simili Lux/1m. di tiro ).
