Kabum ! Il caricabatterie Ultrafire è scoppiato

Messaggio da P.P. » 08/12/2013, 18:04


A
ntefatto : circa sei mesi a un conoscente ho venduto un caricabatterie Ultrafire WF 139
e una torcia, con due batterie AW da 2.200 mAh.

Ieri nel mentre di una carica la persona che era in casa sente un piccolo botto e per sincerarsi
da dove provenisse il rumore si accorge che il caricabatterie non dà più segni di vita ( lucine
spente ).

Stamattina son andato a casa sua e col tester ho misurato le batterie : erano a 3,90 Volt di
tensione, ovvero il caricabatterie nel mentre della carica ha avuto una avaria, senza caricarle
fino in fondo.

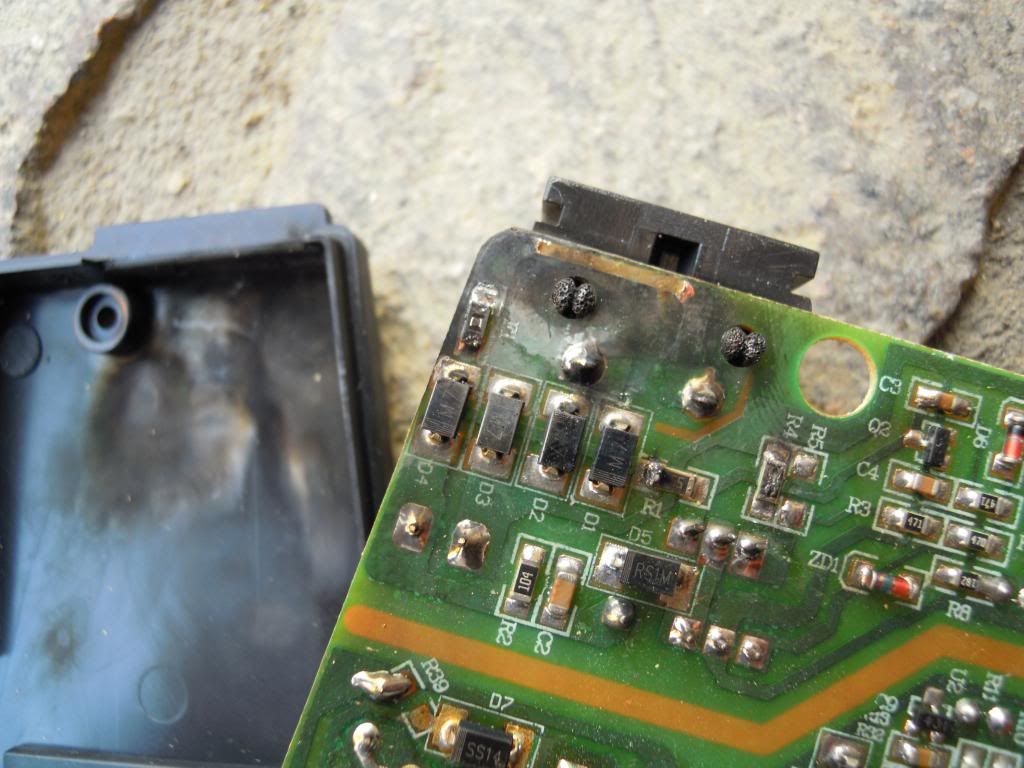

Aprendo il caricabatterie con raffinatissimi mezzi tecnici ho visto una zona annerita, la plastica
lì era piegata e bruciacchiata ( sotto le foto ) :evil: .


Cosa può esser successo ?



Immagine

Immagine
...Sentire la luce scorrere nelle proprie vene...

Avatar utente
robertovetto
Messaggi: 1899
Iscritto il: 12/09/2013, 23:46
Località: Cesena

Re: Kabum ! Il caricabatterie Ultrafire è scoppiato

Messaggio da robertovetto » 08/12/2013, 18:23

Sembra che la scottatura sia avvenuta sull'ingresso della 230v..
Quindi può essere stato un corto... sulle piste...
Immagine

Avatar utente
Budda
Messaggi: 9805
Iscritto il: 24/02/2011, 22:25

Re: Kabum ! Il caricabatterie Ultrafire è scoppiato

Messaggio da Budda » 08/12/2013, 18:32

e pensare che è il caricabatterie che ho sulla scrivania!
"Meno c'è, meno si rompe. Io sono un filosofo ultrafire" - "la miglior teoria è la pratica" Cit by AntoLed

Avatar utente
P.P.
Messaggi: 19696
Iscritto il: 15/12/2011, 18:05

Re: Kabum ! Il caricabatterie Ultrafire è scoppiato

Messaggio da P.P. » 08/12/2013, 18:57

Meno male che il proprietario era in casa e ha trovato subito la causa
del botto, togliendogli i cavi della corrente :? .
...Sentire la luce scorrere nelle proprie vene...

Avatar utente
AntoLed
Messaggi: 3889
Iscritto il: 23/07/2011, 14:25

Re: Kabum ! Il caricabatterie Ultrafire è scoppiato

Messaggio da AntoLed » 08/12/2013, 19:34

In alto a sinistra, c'è scritto F1? potrebbe essere un fusibile saltato...
apro il mio più tardi e controllo..

Avatar utente
Ultimo Katun
Messaggi: 830
Iscritto il: 24/02/2011, 22:45
Località: Roma
Contatta:

Re: Kabum ! Il caricabatterie Ultrafire è scoppiato

Messaggio da Ultimo Katun » 08/12/2013, 19:36

L' F1 (fusibile) è saltato e così anche la resistenza R1 e la R4. Il diodo D2 sembra cotto e potrebbe essere quello ad aver causato il tutto attraverso una repentina "fuga termica" dove l'aumento di temperatura porta in gioco più corrente e più corrente aumenta la temperatura.

Avatar utente
P.P.
Messaggi: 19696
Iscritto il: 15/12/2011, 18:05

Re: Kabum ! Il caricabatterie Ultrafire è scoppiato

Messaggio da P.P. » 08/12/2013, 20:57

Siete grandi :o . Potrebbe magari esser stato il luogo poco areato e troppo accaldato
( come era il punto ove l' Ultrafire WF 139 era stato messo... :evil: ) a causar il botto ?
...Sentire la luce scorrere nelle proprie vene...

Avatar utente
RasKebir
Messaggi: 586
Iscritto il: 07/03/2013, 16:06
Località: Torino

Re: Kabum ! Il caricabatterie Ultrafire è scoppiato

Messaggio da RasKebir » 09/12/2013, 17:22

Ultimo Katun ha scritto:L' F1 (fusibile) è saltato e così anche la resistenza R1 e la R4.
Fosse solo quello :shock:
guarda che ti ha combinato sulla pista :o

Immagine

Avatar utente
AntoLed
Messaggi: 3889
Iscritto il: 23/07/2011, 14:25

Re: Kabum ! Il caricabatterie Ultrafire è scoppiato

Messaggio da AntoLed » 09/12/2013, 17:54

Si cavolo.. non lo avevo notato... :shock
povera pista... :)

Avatar utente
robertovetto
Messaggi: 1899
Iscritto il: 12/09/2013, 23:46
Località: Cesena

Re: R: Kabum ! Il caricabatterie Ultrafire è scoppiato

Messaggio da robertovetto » 09/12/2013, 17:55

robertovetto ha scritto:può essere stato un corto... sulle piste...
;););)
Secondo me vedendo il nero...
È nato tutto da quella pista...e i componenti si sono danneggiati a loro volta!
Immagine
