XHP-35, ora tutto più chiaro

[SingWolf]

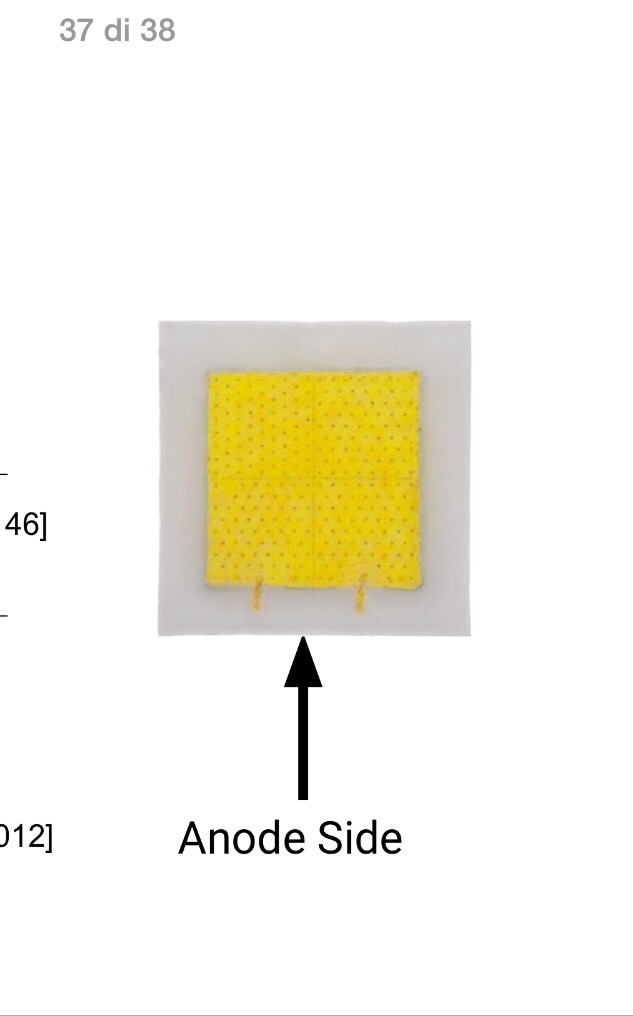

Da quando è stato annunciato mi sono sempre domandato come faccia un led a singolo die a lavorare @ 12v, scorrendo 37 pagine del datasheet è stato tutto più chiaro: aprite la foto e capirete

Spoiler: show

4 die praticamente appiccicati l'uno all'altro

[P.P.]

Interessante ! Mi son sempre domandato perchè nei led multidie ( dagli MK-R in avanti )
i DIE fossero sempre divisi...

[SingWolf]

Anche io P.P, forse qui è un po' più complicato, si notato solo 2 bond wire contro gli 8 dei led a 4 die.

Oppure hanno capito ciò che richiedeva il mercato delle torce, vedi xpl hi

[P.P.]

http://www.cree.com/LED-Components-and- ... p-XHP35-HI

http://www.cree.com/xhp

[fabio123]

A proposito di xhp35... ho visto che hanno creato un driver da 28mm apposta per questo led

Now they realeased LD-51 for XHP35.

Dia:28mm

Height:less than 7mm

Uses TPS40210 chip. 8-14V default 1A, max 1.5A.

thermal resistor SMTed.

Questo led @1A eroga circa 1800lm quindi a 1.5A direi ben oltre i 2000.

[mikid]

A proposito di xhp35... ho visto che hanno creato un driver da 28mm apposta per questo led

Now they realeased LD-51 for XHP35.

Dia:28mm

Height:less than 7mm

Uses TPS40210 chip. 8-14V default 1A, max 1.5A.

thermal resistor SMTed.

Questo led @1A eroga circa 1800lm quindi a 1.5A direi ben oltre i 2000.

Link?

[fabio123]

Purtroppo l'unico link che conosco è questo:
http://tw.taobao.com/item_suggests/521742337668.htm

[SingWolf]

Dal santo Google: http://budgetlightforum.com/node/41713

Però c'è gente che cerca driver da 5A... Poi ricadono sull'xhp70... E poi sfornano bestie da 5000 lumen E 265k cd

Vedi qui: http://budgetlightforum.com/node/41135

[fabio123]

Con il led xhp35 un tizio ha creato una torcia da quasi 1M di cd....
http://budgetlightforum.com/node/41545

[SingWolf]

Preparo i pop corn e la leggo
