Costruire torcia fai da te

[romeo87]

Salve a tutti, come da titolo sto progettando di costruire una torcia,un pò perchè ho in mente un modello che per forma e caratteristica(forse) non esiste,un pò perchè mi piace "sperimentare".
Avevo in mente un bel xml-u2 con un driver da 2800mah.
Il progetto prevede una torcia TOTAL floody,quindi senza parabola,o almeno minima giusto per dissipazione di calore.

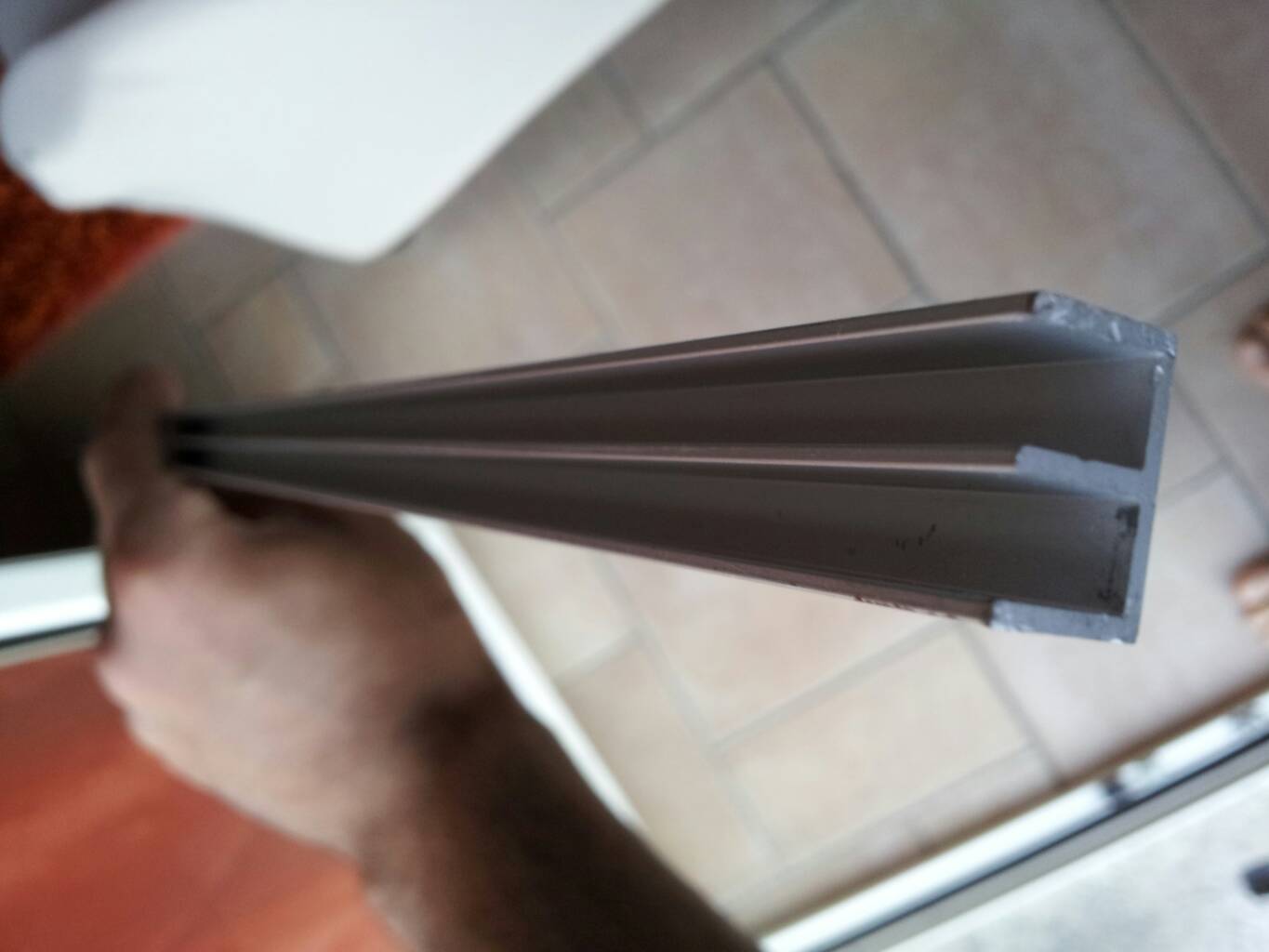

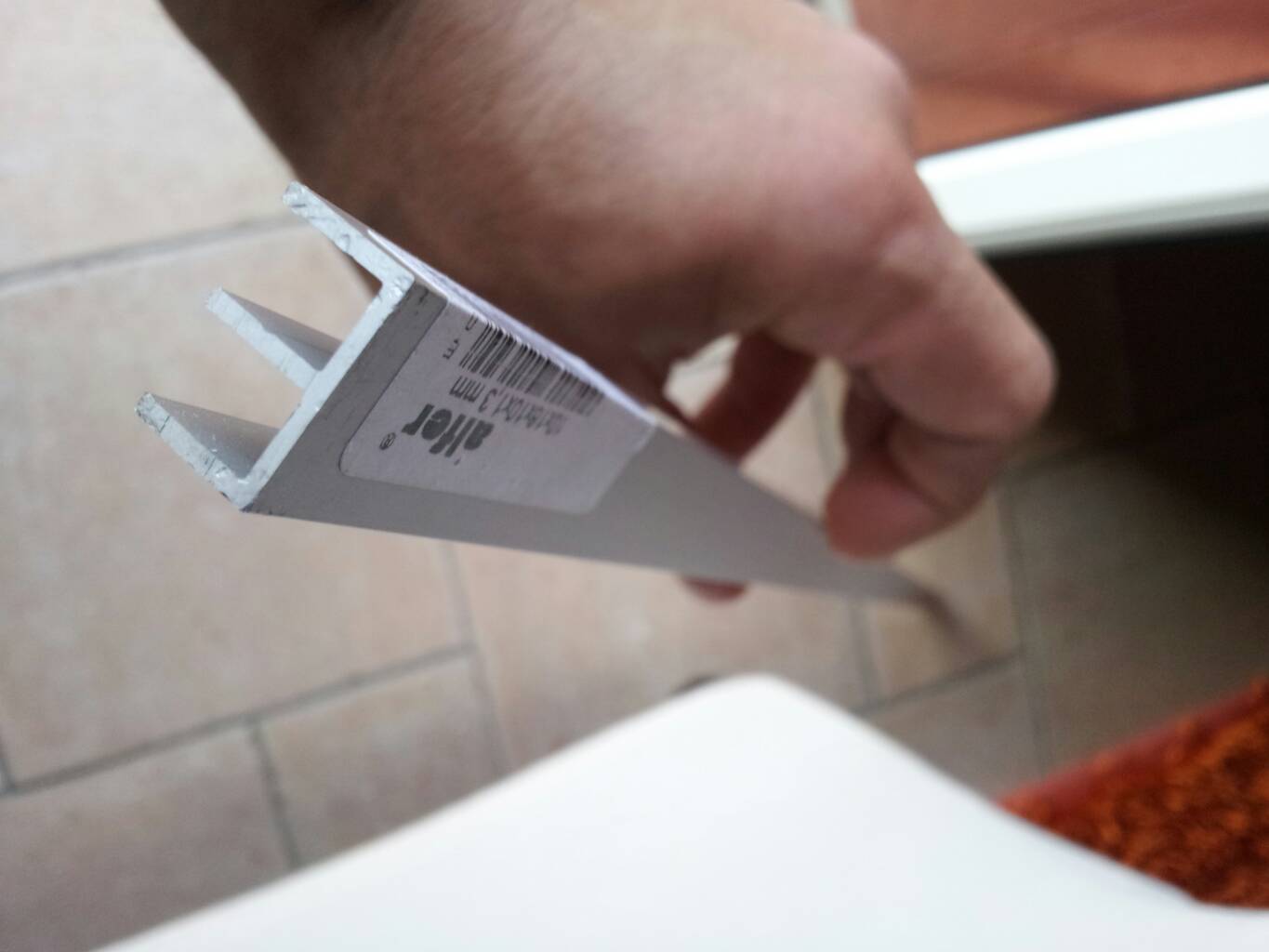

Il vero problema,come ben sapete è il calore, per dissiparlo,ho acquistato un profilo in alluminio che ha tutto l'aspetto di buon dissipante.E' della lunghezza di un metro che ovviamente taglierò,circa 7-8 cm.
Quello che volevo chiedervi,avete una foto di un dissipatore di una torcia con xml-u2?so che la forma e dimensione non ha quasi nulla a che vedere con la dissipazione termica,ma giusto per farmi un idea.
Per chi volesse oartecipare nel progetto...sarò lieto di intraprendere questo cammino nel fai da te

[romeo87]

Nessuna foto o link di dissipatori di ecd???

[romeo87]

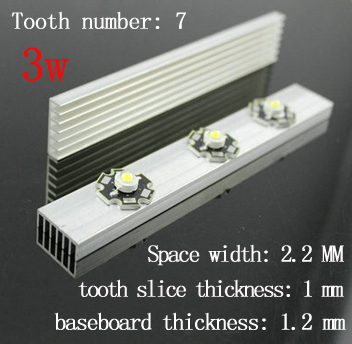

In Internet ho trovato questo...forse non ho fatta una scelta sbagliata...

[romeo87]

In ogni caso ero curioso di vedere il dissipatore delle "vere" torcia,tipo quello della mia fenix pd35 che non sono riuscito però a trovare...
Quando avete progettato la torcia del forum ad esempio,quale avete usato???

[Altair]

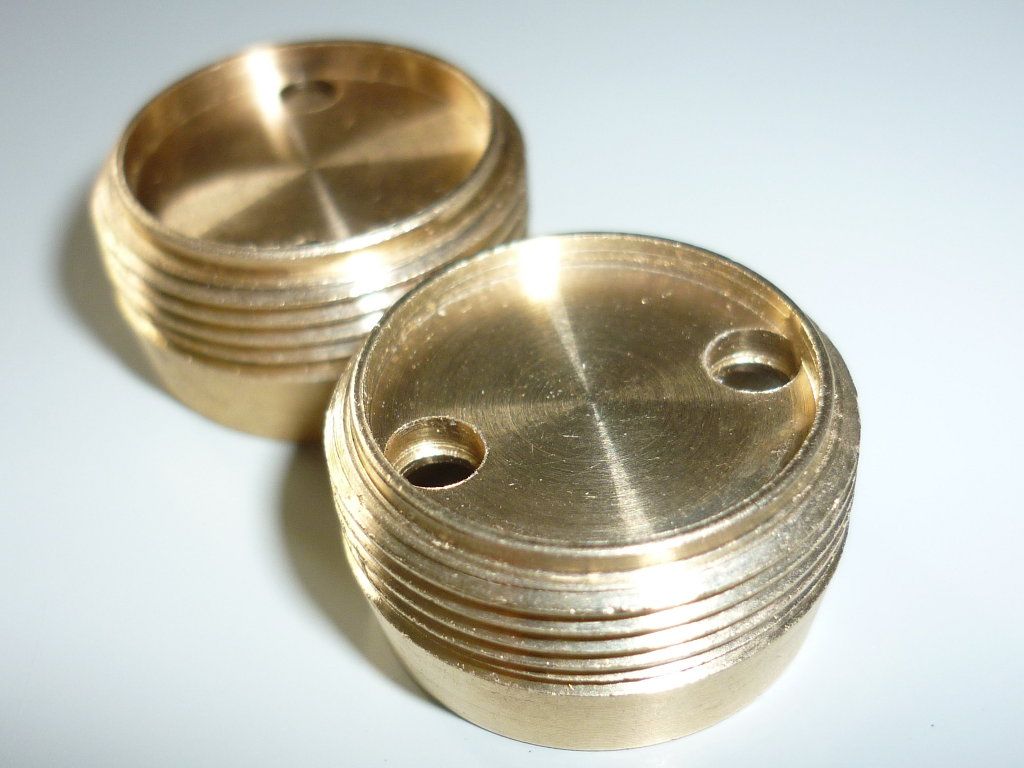

Eccolo, in rete ne trovi a decine...

[robertovetto]

La torcia del forum è stata progettata e costruita da Armytek...

Il dissipatore usato nelle torce... è un blocchetto di alluminio (a volte di ottone o rame) in cui appoggia la basetta del led da un lato, e ha una sede per il driver dall'altro lato.
Se non dico cose errate... dovrebbe chiamarsi pill...

[Dan-Hilo89]

si si chiama pill, ma molte torce hanno i drop-in svolgono il lavoro di pill e a volte il pill e direttamente la torcia (tipo BTU)
io ne ho prodotti alcuni in rame!

[cicciop]

C'è anche un progetto su BLF nel quale il led è diretto su un dissipatore, quindi senza basetta e pasta termica. Appena accendo il pc lo cerco nella cronologia

[romeo87]

grazie mille a tutti...ma quindi pensate possa andare bene la barra che ho comprato?ed è meglio una superficie maggiore raggiunta anche con le alette della mia barra,o un "pezzo" più spesso come quelli che mi avete postato??

[Torch65]

Bello sperimentare!
Io più volte ho avuto strane idee per la testa ma sono rimaste solo idee per la difficoltà di raggiungere un risultato apprezzabile. L'idea che mi sono fatto è che le possibilità sono due:
1. Costruire qualcosa che per forma, dimensioni ed usabilità sia differente dalle torce comuni, in pratica iniziando da oggetti strani come le barrette di alluminio che ci presenti. Tra l'altro possono dissipare bene ma se bella lunga, dunque con il manico a cui attaccare un vano batterie ne uscirebbe una forma a T.

2. Costruire un drop-in total floody e sbatterlo dentro una Surefire/Solarforce.

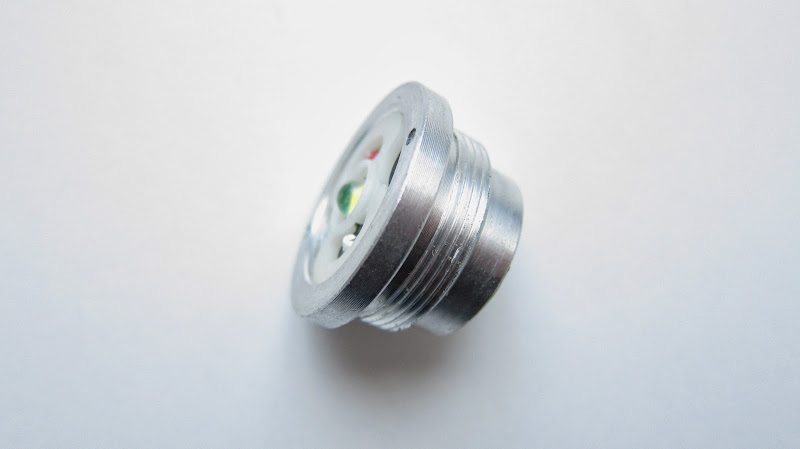

Quest'ultima strada è decisamente più percorribile. A parte la difficoltà a far tornire un blocco di alluminio con alloggiamento del led avanti e driver dietro non vedo altri problemi. Il risultato finale dovrebbe essere tipo questo...
