mostro di luce artigianale

[Luigi86]

https://www.facebook.com/ElectricalWorl ... 788818431/
Ovviamente non è una mia creazione, voglio solo farvela vedere, avere i vostri pareri, e qualche consiglio per replicarla, ma non come farò portatile, bensì come farò da montare sul mio fuoristrada ed usare esclusivamente in off road
N.B. Vi prego di trattare la cosa solo sotto l'aspetto tecnico tralasciando le nozioni legali e consigli attinenti, so bene che non sarebbe omologato e quindi illegale

[Budda]

ci sono già tante barre a led di potenza inferiore senza bisogno di pompe e radiatori che vanno poi manutenzionati.
userei più unità di quelle.
http://www.led4x4.it/fari-barre-led-off ... lumen.html

Quello del video poi non è un'unità dimensionata per uso prolungato (difatti vedi che la spengono subito).
Il radiatore che monta mi sembra quello che si usa per piccoli sistemi di raffreddamento a liquido dove ci sono circa 100W da dissipare, e nel video ce ne sono 800 di W.
Inoltre Non vedo nessuna ventola montata sul radiatore.

Dovresti munirti di:
Waterblock su cui montare i led (una sorta di enorme basetta in rame o altro metallo molto conduttivo su cui poggiano i led, e al cui interno scorre liquido), pompa, radiatori, ventole per i radiatori, vasca del liquido, elettronica per gestire il tutto. E alla fine dovresti rinchiudere il tutto in una sorta di scatolotto impermeabile, lasciando all'esterno radiatore e ventole del radiatore impermeabilizzate per poter funzionare anche in caso di pioggia. Se le batterie non sono molto sovradimensionate, ci vuole anche una ventola per loro.

[Luigi86]

Grazie per la risposta
vorrei chiederti che led usano nel video? sembrano veramente enormi

[Torch65]

Non escludo in futuro di sperimentare qualcosa di simile ma in scala ridotta. Ad esempio due grandi led, alimentazione con delle 18650 INR, forma compatta.

Quella del video ha un sistema di dissipazione del calore puramente scenico ma poco efficace oltre che ingombrante.
Impossibile dissipare velocemente il calore per diversi motivi: L'heatsink block su cui sono incollati i led dovevano essere in rame per trasmette più velocemente il calore. Trasmettere dove? Non c'è nessun blocco di alluminio dietro. Assurdo pensare che il passaggio di pochi ml di acqua all'interno possano estrarre tutto quel calore. Di certo non si può con quel motorino da fontanina del presepe!

Accendono e spengono in continuazione perchè sicuramente dopo 10 sec. la luminosità si abbatte di un buon 40% e la tinta schizza verso i 10.000K!

[Budda]

cambia titolo alla discussione perché così è troppo generico

[Luigi86]

cambia titolo alla discussione perché così è troppo generico

Fatto

[SingWolf]

Assurdo pensare che il passaggio di pochi ml di acqua all'interno possano estrarre tutto quel calore. Di certo non si può con quel motorino da fontanina del presepe

Permettimi di correggere, un impianto a liquido smaltisce molto più in fretta di qualsiasi dissipatore

Se poi la potenza dissipante è sottodimensionata o se l'impiego risulta poco idoneo è un altro conto, vorrei postare una foto del mio pc, anche se OT

[Torch65]

Certo Sing, io mi limitato a giudicare l'oggetto in questione non confrontare l'efficienza dei due sistemi.
Tutto sta nelle proporzioni "fonte di calore/scambiatore di calore.

Una Porsche 911 con raffreddamento ad aria smaltisce più calore di una Panda 750 con il suo radiatorino.

[SingWolf]

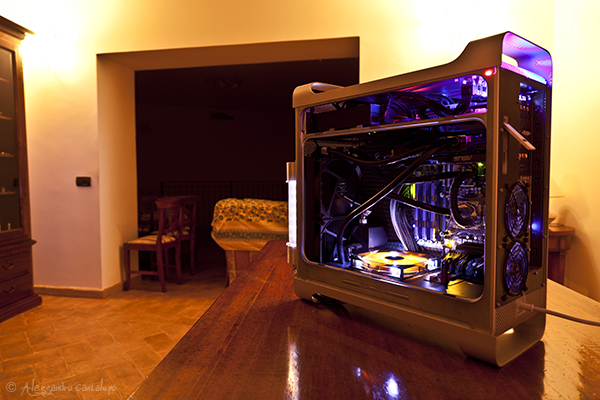

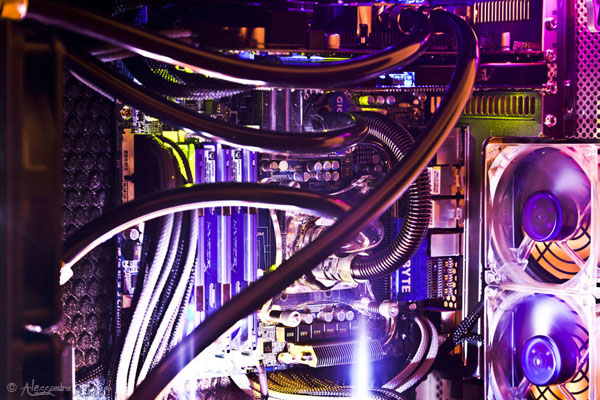

Detto ciò posto la foto OT:

Esattamente 6 anni fa
