Problema batterie

[ombra641]

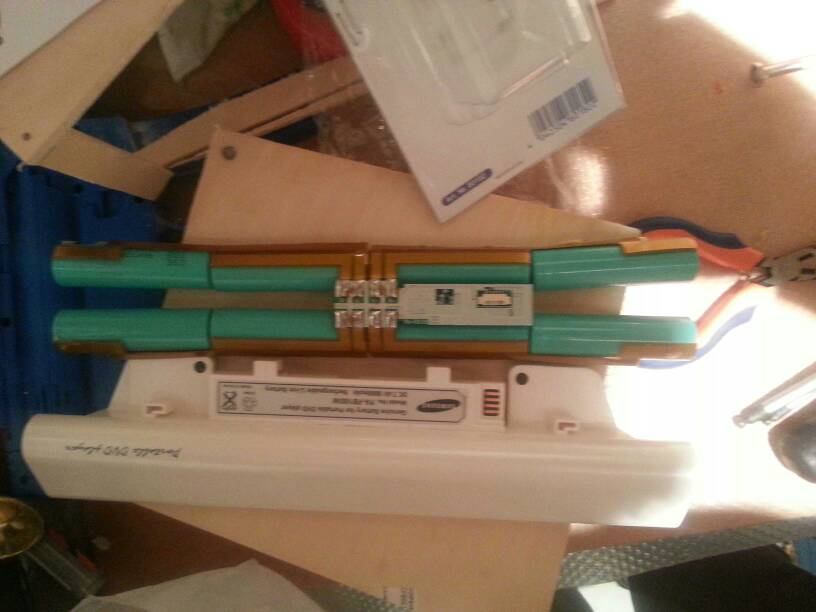

Ho un problema con un pacco battetie di un dvd sono 8 18650 e sviluppano 7,6v e 8800mah e sono collegate come in foto.
Come faccio a testarle o a sostiuirle?

[Petac]

Riesci a far qualche altra foto magari anche nella parte sottostante e un pò più luminosa?? le 4 batterie centrali quale polo hanno verso il centro e dove è collegato sui cavi saldati sulla scheda? a che tensione vengono ricaricate dal carica batt??
Saranno sicuramente 4 pacchi posti in parallelo da due batterie ciascuno visto i dati riportati da te!!

[Petac]

Se riesci potresti far un disegno anche a mano con la disposizione delle batterie e dove finiscono i poli sulla scheda

[ombra641]

Le batterie sono sia in serie che in parallelo il caricabatteria é 8,4v 1,5 amp.
Al centro si attaccano i positivi tra loro
Lo schema come da ultima foto è uguale per tutte e 4 le coppie di batterie ed è, partendo dagli esterni verso il centro negativo-positivo-negativo-positivo

[Petac]

Le batterie sono sia in serie che in parallelo il caricabatteria é 8,4v 1,5 amp.
Al centro si attaccano i positivi tra loro
Lo schema come da ultima foto è uguale per tutte e 4 le coppie di batterie ed è, partendo dagli esterni verso il centro negativo-positivo-negativo-positivo

Cioè in questa foto partendo dall'alto a dx e venendo verso sx c'è negativo, verso la batteria a sx positivo contro al positivo della batteria di sx, il negativo della batteria di sx è al centro del pacco batterie ed è collegato alla striscia che finisce alla saldatura con la scritta BC al centro della foto in alto??

[ombra641]

le x nere sono i negativi le rosse positivi sono tutte e 4 le coppie così
i positivi si trovano al centro e sono a contatto tra loro, dove è la scritta bc 8uguale da entrambi i lati) si incontrano i positivi e la striscia, che parte da un negativo, ha una diramazione che arriva fino al polo positivo.

[Petac]

Tra le due X rosse in basso si vede una lamella scendere tra le due batterie?? ho visto bene??

[ombra641]

si una lamella scende verso i positivi

[Petac]

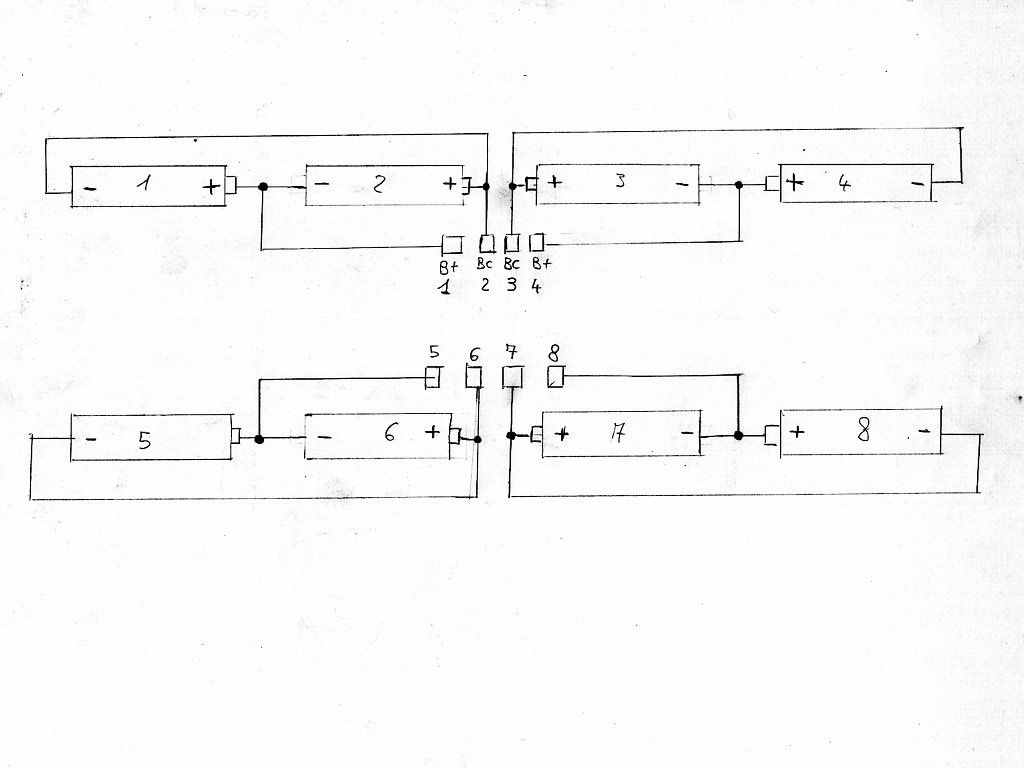

Quindi tu diresti che son collegate così??

[ombra641]

Si perfetto
